Өтө компакттуу IQ модуляторунун биас контроллери, автоматтык биас контроллери
Өзгөчөлүк
•IQ модуляторлору үчүн үч бир жактуулукту камсыз кылат. Модуляция форматынан көз карандысыз:
•QPSK, QAM, OFDM, SSB текшерилген
•Sing and Play:
Кол менен калибрлөөнүн кажети жок, баары автоматтык түрдө
•I, Q колдору: Чоку жана Нөл режимдеринде башкаруу. Жогорку өчүү катышы: макс. 50дБ
•P колу: Q+ жана Q- режимдериндеги башкаруу. Тактыгы: ± 2◦
• Төмөнкү профиль: 40 мм (туурасы) × 28 мм (тыгыздыгы) × 8 мм (бийиктиги)
• Жогорку туруктуулук: толугу менен санариптик ишке ашыруу Колдонууга оңой:
• Мини секиргич менен кол менен иштетүү UART2 аркылуу ийкемдүү OEM операциялары
• Бир калыптагы чыңалууларды камсыз кылуунун эки режими: а. Автоматтык бир калыптагы чыңалууну башкаруу б. Колдонуучу аныктаган бир калыптагы чыңалуу
Колдонмо
•LiNbO3 жана башка IQмодуляторлору
•QPSK, QAM, OFDM, SSB ж.б.
•Когеренттүү берүү
Аткаруу

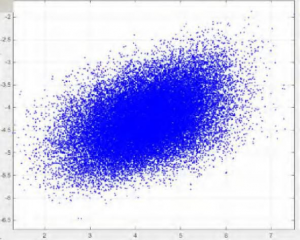

1-сүрөт. Топ жылдыз (контроллерсиз)
2-сүрөт. QPSK топ жылдызы (контроллери менен)
3-сүрөт. QPSK-Eye үлгүсү
5-сүрөт. 16-QAM топ жылдызынын схемасы
4-сүрөт. QPSK спектри
6-сүрөт. 16-QAM спектри
Техникалык мүнөздөмөлөрү
| Параметр | Мин | Түрү | Макс | Бирдик |
| Башкаруу көрсөткүчү | ||||
| I, Q колдору башкарылатНөл (минималдуу) жеЧоку (Максималдуу) чекит | ||||
| Тукум курут болуу катышы | МЕР1 | 50 | dB | |
| P колу башкарылатQ+(оңдо) квадратура) жеС-( сол квадратура) чекит | ||||
| Quad тактыгы | −2 | +2 | даража2 | |
| Турукташтыруу убактысы | 15 | 20 | 25 | s |
| Электр | ||||
| Оң кубаттуулуктагы чыңалуу | +14.5 | +15 | +15.5 | V |
| Оң кубаттуулуктагы ток | 20 | 30 | mA | |
| Терс кубаттуулуктагы чыңалуу | -15.5 | -15 | -14.5 | V |
| Терс кубаттуулуктагы ток | 8 | 15 | mA | |
| Чыгаруу чыңалуусунун диапазону | -14.5 | +14.5 | V | |
| Дизердин амплитудасы | 1%Vπ | V | ||
| Оптикалык | ||||
| Оптикалык кубаттуулукту киргизүү3 | -30 | -8 | дБм | |
| Киргизүү толкун узундугу | 1100 | 1650-жыл | nm | |
1. MER модулятордун жок болуу катышын билдирет. Алынган жок болуу катышы, адатта, модулятордун маалымат баракчасында көрсөтүлгөн модулятордун жок болуу катышы болуп саналат.
2. Киргизилген оптикалык кубаттуулук тандалган жылышуу чекитиндеги оптикалык кубаттуулукка дал келбей турганын эске алыңыз. Бул жылышуу чыңалуусунун мааниси −Vπден +Vπге чейинки диапазондо модулятор контроллерге экспорттой ала турган максималдуу оптикалык кубаттуулукту билдирет.
Колдонуучу интерфейси
5-сүрөт. Чогултуу
| Топ | Операция | Түшүндүрмө |
| Баштапкы абалга келтирүү | Жемпирди салып, 1 секунддан кийин тартып чыгарыңыз | Башкаргычты баштапкы абалга келтирүү |
| Кубат | Катаал контроллер үчүн кубат булагы | V- электр менен камсыздоонун терс электродун туташтырат |
| V+ электр менен камсыздоонун оң электродун туташтырат | ||
| Ортоңку порт жерге туташкан электрод менен туташат | ||
| Полярдык1 | PLRI: Секиргичти киргизүү же сууруп алуу | секирүүчү жок: Нөлдүк режим; секирүүчү менен: Чоку режими |
| PLRQ: Жээкти салыңыз же сууруп алыңыз | секирүүчү жок: Нөлдүк режим; секирүүчү менен: Чоку режими | |
| PLRP: Секиргичти киргизүү же сууруп алуу | секиргич жок: Q+ режими; секиргич менен: Q- режими | |
| LED | Дайыма күйүк | Туруктуу абалда иштөө |
| Ар бир 0,2 секунд сайын күйгүзүү-өчүрүү же өчүрүү | Маалыматтарды иштетүү жана башкаруу чекитин издөө | |
| Ар бир 1 секунд сайын күйгүзүү-өчүрүү же өчүрүү | Киргизүү оптикалык кубаттуулугу өтө начар | |
| Ар бир 3 секунд сайын күйгүзүү-өчүрүү же өчүрүү | Киргизүү оптикалык кубаттуулугу өтө күчтүү | |
| PD2 | Фотодиод менен туташуу | PD порту фотодиоддун катодун туташтырат |
| GND порту фотодиоддун анодун туташтырат | ||
| Бир тараптуу чыңалуулар | In, I: I кол үчүн бир тараптуу чыңалуу | Ip: Оң жагы; In: Терс жагы же жер |
| Qn, Qp: Q колу үчүн бир тараптуу чыңалуу | Qp: Оң жагы; Qn: Терс жагы же негиз | |
| Pn, Pp: P колу үчүн бир тараптуу чыңалуу | Pp: Оң жагы; Pn: Терс жагы же жер | |
| UART | UART аркылуу контроллерди иштетүү | 3.3: 3.3V шилтеме чыңалуу |
| GND: Жер | ||
| RX: Контроллерди кабыл алуу | ||
| TX: Контроллердин берилиши |
1 Полярдык которгуч системанын RF сигналына көз каранды. Системада RF сигналы жок болгондо, полярдык маани оң болушу керек. RF сигналынын амплитудасы белгилүү бир деңгээлден чоң болгондо, полярдык маани оңдон терске өзгөрөт. Бул учурда, Нөлдүк чекит жана Чокустук чекит бири-бири менен алмашышат. Q+ чекити жана Q- чекити да бири-бири менен алмашышат. Полярдык которгуч колдонуучуга полярдык маанини өзгөртүүгө мүмкүндүк берет.
иштөө чекиттерин өзгөртпөстөн түздөн-түз.
2Контроллердик фотодиодду же модулятордук фотодиодду колдонуунун ортосунда бир гана тандоо жасалышы керек. Лабораториялык эксперименттер үчүн контроллердик фотодиодду колдонуу эки себептен улам сунушталат. Биринчиден, контроллердик фотодиоддун сапаты камсыздалган. Экинчиден, киргизүү жарыктын интенсивдүүлүгүн жөндөө оңой. Эгерде модулятордун ички фотодиодун колдонсоңуз, фотодиоддун чыгуучу тогу киргизүү кубаттуулугуна так пропорционалдуу экенине ынаныңыз.
