Rof Электро-оптикалык модулятор 1550нм AM Сериялар Интенсивдүү модулятор 40G
Өзгөчөлүк
* Төмөн киргизүү жоготуу
* Жогорку өткөрүү жөндөмдүүлүгү
* Төмөн жарым толкун чыңалуу
* Ыңгайлаштыруу опциясы
Колдонмо
⚫ ROF системалары
⚫ Кванттык ачкыч бөлүштүрүү
⚫ Лазердик сезгич системалар
⚫ Каптал тилкесинин модуляциясы
| Rof-AM сериясы | Rof-AM-07 | Rof-AM-08 | Rof-AM-10 | Rof-AM-13 | Rof-AM-15 | |||
| Иштөө толкун узундугу | 780нм | 850нм | 1064нм | 1310нм | 1550нм | |||
| өткөрүү жөндөмдүүлүгү | 10 ГГц | 10 ГГц | 10/20ГГц | 2,5 ГГц | 50ГГц | 10 ГГц | 20 ГГц | 40 ГГц |
| Insertion Loss | ＜5дБ | ＜5дБ | ＜5дБ | ＜5дБ | ＜4дБ | |||
| Өчүү коэффициенти @DC | ＞20дБ | ＞20дБ | ＞20дБ | ＞20дБ | ＞20дБ | |||
| VΠ @RF (1КГц) | ＜3V | ＜3V | ＜4V | <3.5V | ＜6V | <5V | ||
| VΠ @Bias | ＜3.5V | ＜3.5V | ＜5V | <5V | <8V | <7V | ||
Заказ берүү маалыматы
| Rof | AM | XX | XXG | XX | XX | XX |
| Түрү: AM --- Интенсивдүү модулятор | Толкун узундугу: 07---780нм 10---1060нм 13---1310нм 15---1550нм | өткөрүү жөндөмдүүлүгү: 10 ГГц 20 ГГц 40 ГГц 50 ГГц
| Monitor PD: PD --- PD менен | In-out Fiber түрү: PP---PM/PM
| Оптикалык туташтыргыч: FA---FC/APC FP---FC/PC SP --- Ыңгайлаштыруу |
Р-АМ-15-40Г
Толкун узундугу 1550 нм 40 ГГц Интенсивдүү модулятор
| Параметр | Символ | Мин | Typ | Макс | бирдиги | ||||
| Оптикалык параметрлер | |||||||||
| Иштөө толкун узундугу | l | 1530 | 1550 | 1565 | nm | ||||
| Киргизүү жоготуу | IL | 4 | 5 | dB | |||||
| Оптикалык жоготуу | ORL | -45 | dB | ||||||
| Өчүү коэффициентин которуштуруу @DC | ER@DC | 20 | 23 | 45 | dB | ||||
| Динамикалык өчүү катышы | DER | 13 | dB | ||||||
| Оптикалык була | Киргизүүпорт | Панда PM Fujikura SM | |||||||
| чыгаруу порту | Панда PM Fujikura SM | ||||||||
| Оптикалык була интерфейси | FC/PC、FC/APC Же колдонуучу белгилөө үчүн | ||||||||
| Электрдик параметрлер | |||||||||
| Иштөө өткөрүү жөндөмдүүлүгү（-3дБ) | S21 | 28 | 30 | ГГц | |||||
| Жарым толкун Vpi | RF | @50KHz |
| 4.5 | 5 | V | |||
| Bias | @Bias |
| 6 | 7 | V | ||||
| Электрдик кайтарым жоготуу | S11 | -12 | -10 | dB | |||||
| Киргизүү импедансы | RF | ZRF | 50 | W | |||||
| Bias | ZБИАС | 1M | W | ||||||
| Электрдик интерфейс | V(е) | ||||||||
Чектөө шарттары
| Параметр | Символ | бирдиги | Мин | Typ | Макс |
| Киргизүү оптикалык күч | Pменен, Макс | дБм | 20 | ||
| Киргизүү RF күчү | дБм | 28 | |||
| чыңалуу | Vbias | V | -15 | 15 | |
| Иштөө температурасы | Жогорку | ℃ | -10 | 60 | |
| Сактоо температурасы | Tst | ℃ | -40 | 85 | |
| Нымдуулук | RH | % | 5 | 90 |

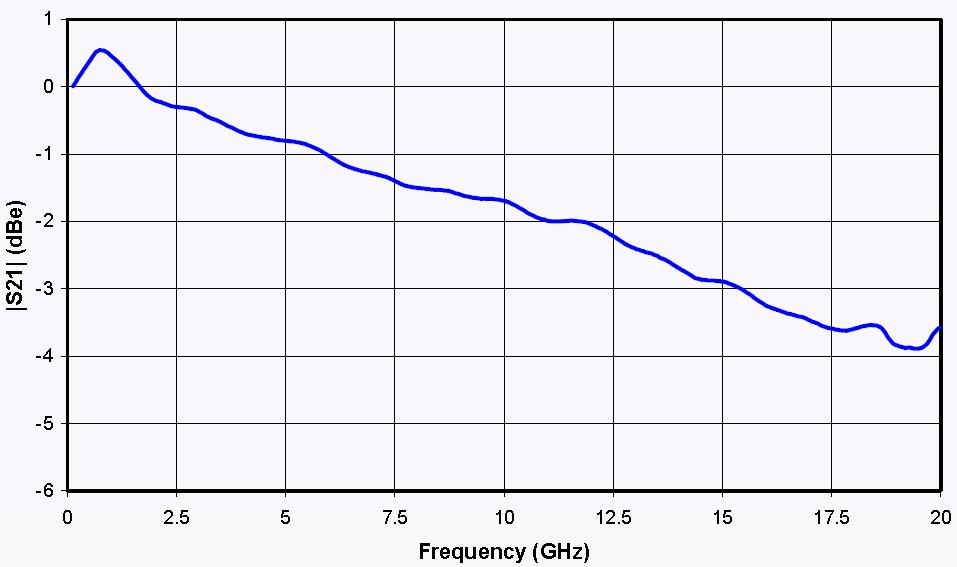

S21 Curve
&S11 Curve
S21&s11 ийри сызыктары
Механикалык диаграмма
| PORT | Символ | Эскертүү |
| In | Оптикалык киргизүү порту | PM Fiber (125μm/250μm) |
| Out | Оптикалык чыгуу порту | PM жана SMF опциясы |
| RF | RF киргизүү порту | SMA(f) |
| Bias | Бийикти башкаруу порту | 1,2 Bias, 34-N/C |
Rofea Optoelectronics коммерциялык электро-оптикалык модуляторлордун, фазалык модуляторлордун, интенсивдүүлүк модуляторунун, фотодетекторлордун, лазердик жарык булактарынын, DFB лазерлеринин, оптикалык күчөткүчтөрдүн, EDFA, SLD лазеринин, QPSK модуляциясынын, импульс лазеринин, жарык детекторунун, балансталган драйвердин продуктуларын сунуштайт. , Була-оптикалык күчөткүч, Оптикалык кубат өлчөгүч, Кең тилкелүү лазер, Тунталуучу лазер, Оптикалык детектор, Лазердик диоддун драйвери, Була күчөткүч. Биз ошондой эле ыңгайлаштыруу үчүн көптөгөн өзгөчө модуляторлорду камсыздайбыз, мисалы, 1*4 массивдик фазалык модуляторлор, ультра төмөн Vpi жана ультра жогорку өчүп кетүү катышы модуляторлору, негизинен университеттерде жана институттарда колдонулат.
Биздин өнүмдөр сизге жана изилдөөңүзгө пайдалуу болот деп үмүттөнөбүз.
